填充面积

图纸里很多区域往往已经用 Hatch 填充图例画好了。填充面积可以直接识别这些已有填充，单击或框选即自动算出面积、自动分类汇总并实时计入数据面板，无需重新描绘边界。对于填充密集的图纸，效率提升尤为明显。

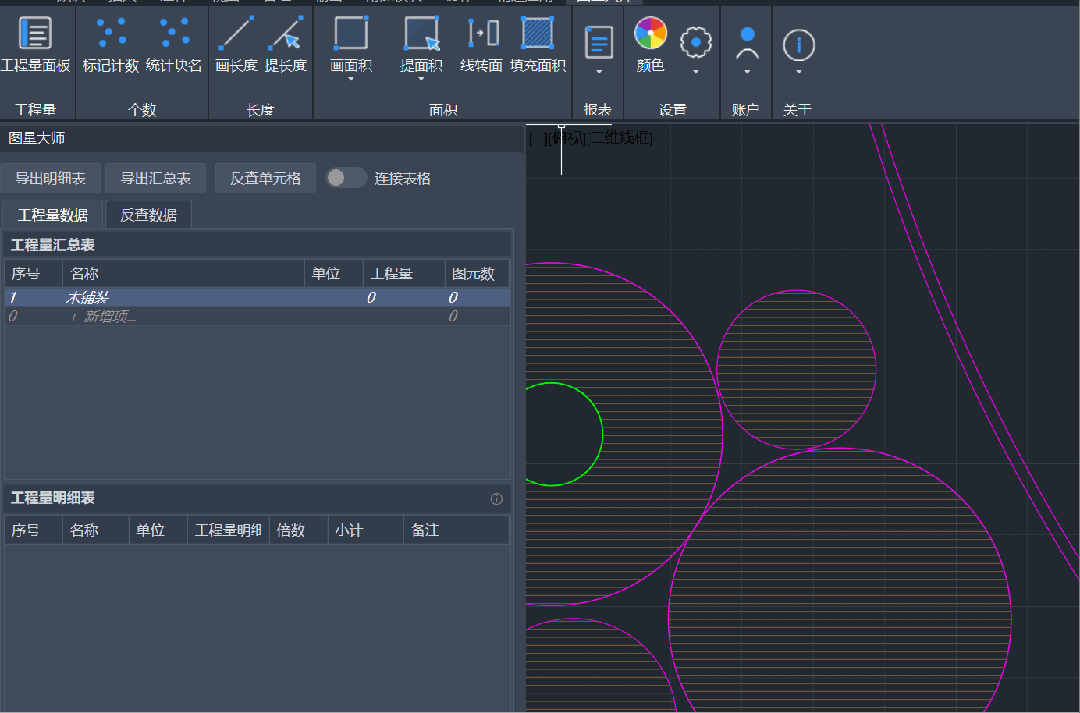

单击填充

逐个识别图纸中已有的填充图例。

1. 点击 填充面积 按钮。
2. 在图纸上单击目标填充图例（Hatch）。
3. 软件自动将其识别为面积，按图例归类并加入分类汇总，实时进入数据面板。
4. 继续单击其他填充图例，可连续识别多个。

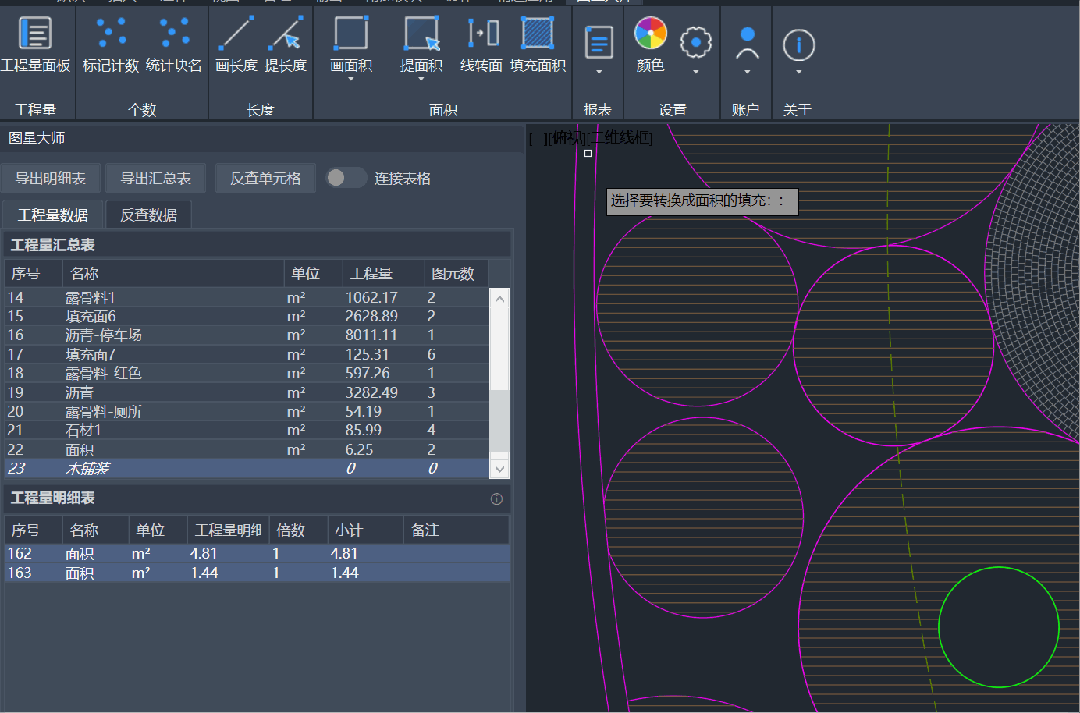

框选填充

一次性批量识别一片区域内的所有填充图例，适合填充密集的图纸。

1. 点击 填充面积 按钮。
2. 在图纸上拉框框选，把目标填充图例一并圈入。
3. 软件自动识别框内所有填充（Hatch），按图例分别归类、汇总。
4. 各类面积实时计入数据面板。
