自主研发 | CAD算量插件使用介绍与内测邀请

一位造价工程师的“私人工具”，正在免费内测！

大家好，我是一名施工单位的造价工程师，同时持有一级建造师和一级造价师证书。

一直以来，我没有使用市面上的主流市政算量软件——价格昂贵是一方面，更关键的是，它们并不能完全贴合一线的实际需求。

在日常工程量计算与复核中，我深刻感受到：

• 传统手算效率低：大面积铺装、复杂边界，描一次就要很久

• 出错率高：数据回溯困难，复核过程冗长

• 沟通成本大：面对审计、过控、班组、分包时，常常要翻图、解释甚至凭记忆

这些问题，在项目节奏紧张时，尤为痛苦。

我的解决方案：一款“懂工程师”的轻量级 CAD 算量插件

基于 “图纸即工程量” 的理念，我利用业余时间自主研发了这款插件，专注于：提量、复核、反查、自动汇总——让算量不再是耗时的负担。

不必再一笔笔描边，只需结合 CAD 命令点击原有设计线，即可生成面域，快速提取面积。

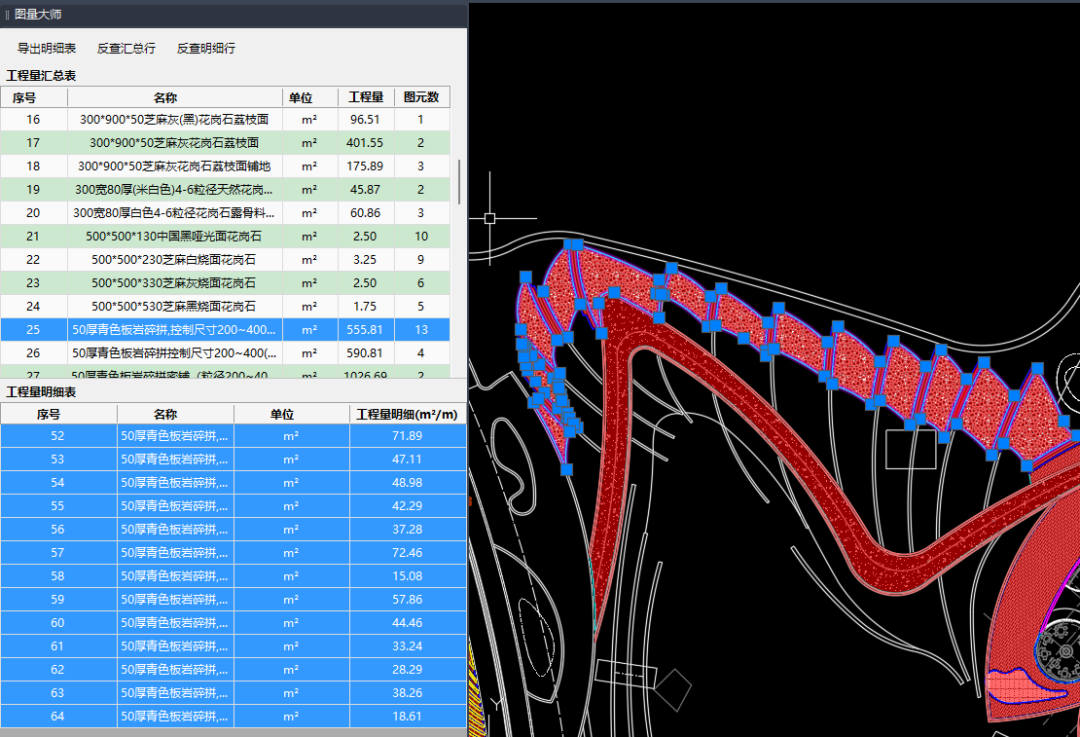

在我的项目中，这种方式让我在部分标段中完成 1126 项图元、总面积约 3.3 万 m² 的复核计算，与清标手算对比，误差低于 0.5%（主要因总图与详图不一致造成），数据精准且可追溯。

反查功能：数据可溯源，复核更省心，只需一键，就能定位工程量的计算依据。

无论是审计、过控、班组、分包、施工单位，都能快速验证，避免因忘记来源导致的“丢量”损失，也不必再耗费大量时间翻图、解释或回忆。

功能不断进化

第一版插件发布后，很多朋友留言希望加入长度统计和个数统计功能。

经过持续迭代，如今插件已能满足日常计量的主要需求：

✅ 个数统计

✅ 长度计量

✅ 面积计量

一站式完成工程量统计。

📌 插件主要功能亮点

1️⃣ 长度计量

• 画长度：沿设计线手动画线计量，输入名称后自动汇总

• 提长度：批量选择现有曲线（直线、多段线、圆弧、圆等），自动分类汇总

2️⃣ 面积计量

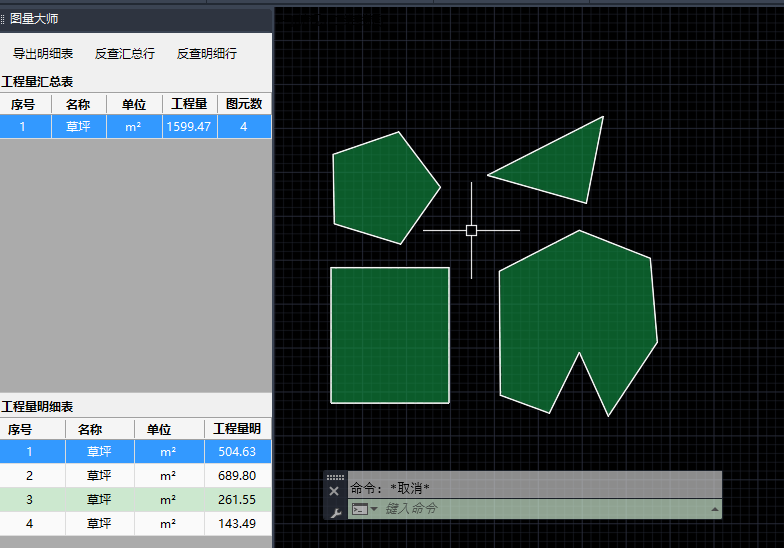

• 画面积：沿边界逐点选取闭合，自动汇总面积

• 提面积：直接批量选取闭合多段线或面域输入名称后自动汇总

3️⃣ 统计个数

• 逐点放置计数标记并命名，自动汇总数量，可反查定位

4️⃣ 图元反查

• 双击明细或汇总项，高亮定位对应图元，快速复核

5️⃣ 自动分类汇总

• 按名称自动分类统计长度、面积、数量，报表清晰明了

6️⃣ 报表导出

• 一键导出分类汇总表与明细清单，支持反查核对

7️⃣ 单位与显示设置

• 支持毫米/米/自动单位切换；可切换明细显示范围（全部/选中）

🎯 内测体验邀请

目前插件正处于免费内测阶段，如果你也希望：

• 提升算量效率

• 优化复核体验

• 参与功能共创

欢迎扫码加入内测交流群，抢先体验，并提出你的建议！

🤝 致同行

每个工程师都有属于自己的“工具箱”，我相信技术与创新能够让我们的行业更高效、更专业。

欢迎大家试用、交流、成长！如果觉得有用，请点赞、转发、关注——你的支持，是我持续优化的最大动力！
