四、面积计量

4.1 画面积

  1. 点击 画面积 按钮，沿目标边界依次点选；
  2. 点完后按 确定（或右键 / 空格），软件自动闭合成多边形；
  3. 按提示输入名称后右键确认；
  4. 软件将该面积图元自动进入明细表与分类汇总表中。

4.2 提面积

用于从图中已有的闭合边界直接统计面积，推荐对象：闭合 Polyline、由 Hatch 边界生成的闭合轮廓等。
  1. 点击 提面积 按钮。
  2. 点选或框选多个闭合多段线（仅闭合对象会被计入）。
  3. 右键确认选择，输入名称。
  4. 软件将按名称归类并加入面积汇总。
小技巧：BOUNDARY → 点击围合面积的边界线 → 点击面积内部→ 生成封闭多段线 → 提面积 → 快速得出结果，免手动画线

4.3 线转面

用于将线条转换为固定宽度的带状面积。不支持闭合图形，如需提取闭合图形面积请使用提面积功能。
  1. 点击 线转面 按钮，或在命令行输入 TL_BAND。
  2. 点选或框选一条或多条中心线（直线、多段线、样条曲线）。
  3. 输入带状面积的宽度（单位mm）。
  4. 输入带状面积的名称。
  5. 软件将自动生成带状面域、半透明填充，按名称分类汇总。

4.4 画矩形

针对房间、门窗等规则矩形区域，无需逐边点选，拖出一个矩形即可成面积。
  1. 点击 画矩形 按钮。
  2. 点取矩形的第一个角点，再移动光标拖向对角；拖动时实时预览矩形随光标变化。
  3. 点取对角的第二个角点确认形状。
  4. 输入名称后右键确认，软件自动填充、进入明细表、生成标注。

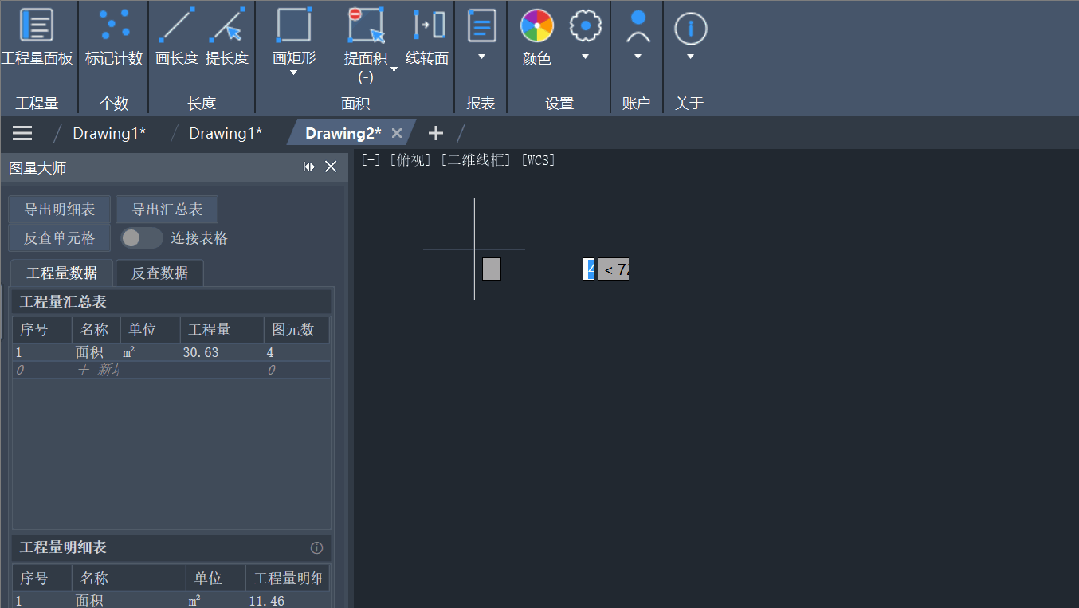

画矩形：对角两点拖拽实时预览
规则的房间、门、窗等用画矩形最省事，对角两点定形，一步到位。

4.5 画旋转矩形

用于斜向分区、旋转过的房间，直接按图面角度画，不必先把图纸或坐标系调正。
  1. 点击 画旋转矩形 按钮。
  2. 点取第一个点，再点取第二个点，这两点确定矩形一条边的方向与长度（即旋转角度）。
  3. 移动光标确定矩形的宽度，点取第三个点定形。
  4. 输入名称后右键确认，软件自动填充、进入明细表、生成标注。
三个点定形：前两点定方向和长边、第三点定宽度。斜着的房间直接照图画，免去先旋转视图或调角度。

4.6 画圆

针对圆形区域（如圆形花池、检查井、景观节点），画一个圆面积即刻得出，不必沿圆边一点点描绘。
  1. 点击 画圆 按钮。
  2. 点取圆心，移动光标拖出半径，实时预览圆的大小。
  3. 点取圆周上一点（或输入半径值）确认。
  4. 输入名称后右键确认，软件自动填充、进入明细表、生成标注。

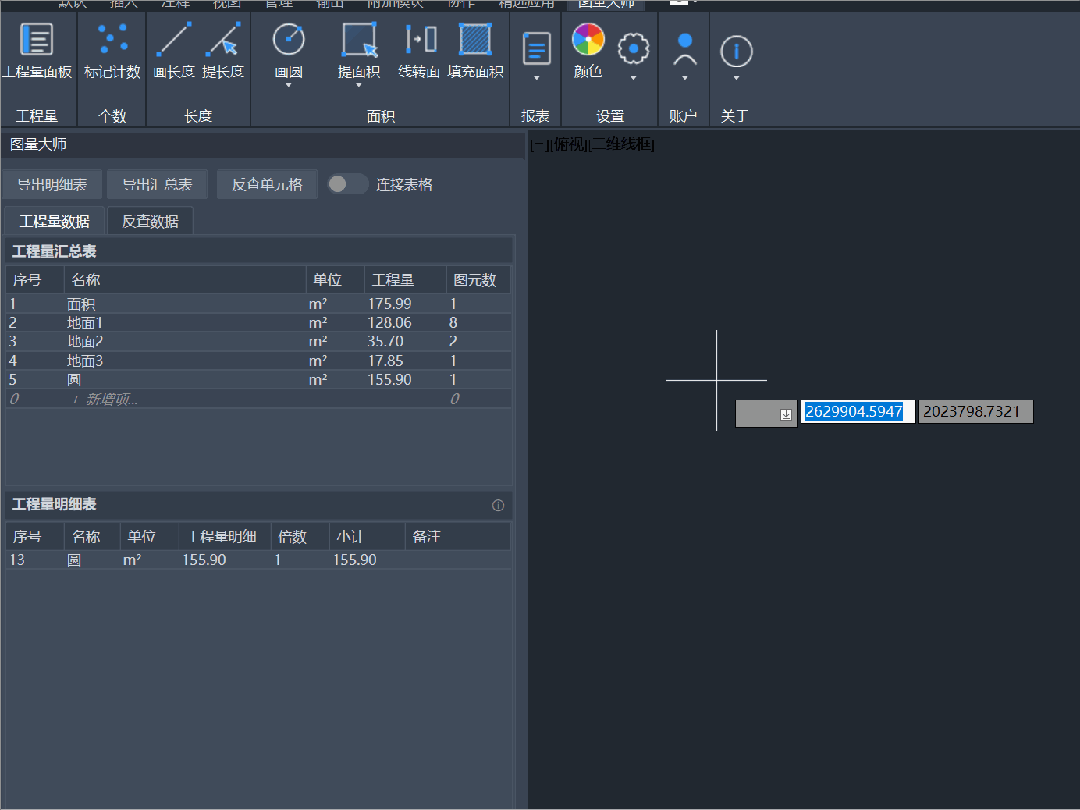

画圆：圆心拖半径即得圆面积
圆形区域用画圆最准，圆心加半径两步成面积，比手描圆弧又快又精确。
